УПЛОТНЕНИЕ

Dynapac CC4000 VI Тандемные асфальтовые катки

  • Изображения

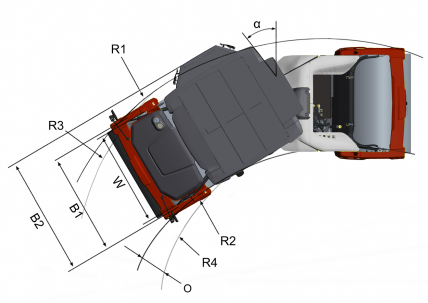

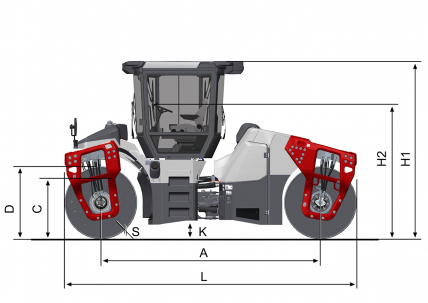

  • Размеры
A. Колесная база 3 680 мм
B1. Ширина переднего модуля 1 910 мм
B2. Ширина (кабина) 2 140 мм
C. Просвет над бордюрным камнем 815 мм
D. Диаметр вальца 1 220 мм
H. Высота с ROPS/кабиной 2 990 мм
K. Дорожный просвет 310 мм
L. Длина 4 900 мм
O. Боковое смещение 520 мм
R1. Радиус поворота внешний 7 270 мм
R2. Радиус поворота внутренний 5 590 мм
R3. Радиус поворота внешний (Смещаемый) 5 460 мм
R4. Радиус поворота внутренний (Смещаемый) 3 780 мм
S. Толщина обечайки вальца 18 мм
W. Ширина вальца 1 680 мм
α. Угол поворота рулевого шарнира ±32°
Discontinued false
Операционная масса: 9 700 кг
Статическая линейная нагрузка: N/A
Ширина уплотнения: 1 680 мм

Технические характеристики

Массы
Максимальная рабочая масса 12 850 кг
Рабочая масса (включая ROPS) 9 700 кг
Масса переднего модуля / заднего модуля 4 850 кг/ 4 850 кг
Сцепление
Диапазон скорости 0-12 km/h
Вертикальная осцилляция ±7°
Теоретически преодолеваемый уклон 45 %
Двигатель
Производитель/Тип Cummins QSF3.8 IV/T4f
Тип С водяным охлаждением, с дополнительным
воздухоохладителем
Номинальная мощность, SAE J1995 97 кВт (130 л.с.) @ 2 200 об./мин
Ёмкость топливного бака 180 л
Объем бака для топливного реагента 15 л
Вариант двигателя
Производитель/Тип Cummins QSF 3.8 IIIA/T3
Тип С водяным охлаждением, с дополнительным
воздухоохладителем
Номинальная мощность, SAE J1995 104 кВт (140 л.с.) @ 2 200 об./мин
Ёмкость топливного бака 180 л
Вариант двигателя
Производитель/Тип
Гибравлическая система
Привод аксиально-поршневой насос переменной производительности
радиально-поршневые моторы (2) переменной производительности
Вибрация Регулируемые аксиально поршневые гидронасосы (2). Нерегулируемые аксиально поршневые гидромоторы (2).
Рулевое управление Нерегулируемый шестеренный гидронасос.
Основной
тормоз
Гидростатический, зависящий от положения рукояти движения
Парковочный/ аварийный тормоз Высоконадежный многодисковый тормоз в гидромоторах вальца и колес.
История
Начало выпуска продукции (год) 2017
Конец выпуска продукции (год)
注释 Generation VI of big asphalt rollers made a brand identity update in the late 2017 due to divestment from Atlas Copco and integration into FAYAT Construction Equipment division.
{phrase:compaction_ce}
Центробежная сила, при высокой/низкой амплитуде 113 кН/67 кН
Частота вибрации, при
высокой/низкой амплитуде
51 Гц/64 Гц
{phrase:compaction_oscillation}
Oscillation frequency Гц

Руководства по эксплуатации и техническому обслуживанию

Пожалуйста Войти или Регистрация чтобы получить доступ к MyDynapac.

Сервсисные комплекты

Back up alarm kit
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Combi rollers 470PP81168 CHIP SPREADER.
Driving lights kit
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Combi rollers 470PP81144
Edge press, joint cutter disc
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Combi rollers 470PP81099 EDGE PRESS DEVICE, JOINT CUTTER DISC, 80 MM 3.1 INCH
УПЛОТНЕНИЕ Combi rollers 470PP81129 EDGE PRESS, FRONT RIGHT MOUNTED
Service kit , 1000H
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Combi rollers 4700950176
Service kit , 250H
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Combi rollers 4700939076
Service kit , 500H
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Combi rollers 4700950175
Service kit , 50H
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Combi rollers 4700950174
Service kit , 750H
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Combi rollers 4700939076
Working lights kit
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Combi rollers 470PP81096

Данные по уплотнению

AsphaltComp infoAsphaltComp info1807ACbaseC24on/off11295.7101.6on51084534off70.82017-08-15 15:14:26Dynapac CC4000 VIACbase_CAsphalt concrete, base course; CrushedAsphalt concrete, base course1807ACbaseN24off11296.2102.1on51134734off70.82017-08-15 15:14:26Dynapac CC4000 VIACbase_NAsphalt concrete, base course; NaturalAsphalt concrete, base course1807ACbindC24on/off11295.7101.6on51084534off70.82017-08-15 15:14:26Dynapac CC4000 VIACbind_CAsphalt concrete, binder course; CrushedAsphalt concrete, binder course1807ACbindN24off11296.2102.1on51134734off70.82017-08-15 15:14:26Dynapac CC4000 VIACbind_NAsphalt concrete, binder course; NaturalAsphalt concrete, binder course1807ACsurfC24on/off11295.7101.6on51084534off70.82017-08-15 15:14:26Dynapac CC4000 VIACsurf_CAsphalt concrete, surface course; CrushedAsphalt concrete, surface course1807ACsurfN24off11296.2102.1on51134734off70.82017-08-15 15:14:26Dynapac CC4000 VIACsurf_NAsphalt concrete, surface course; NaturalAsphalt concrete, surface course1807PAC24on/off11298.9106.2off5504off70.82017-08-15 15:14:26Dynapac CC4000 VIPA_CPorous asphalt; CrushedPorous asphalt1807SMAC24on/off11295.7101.6on51084534off70.82017-08-15 15:14:26Dynapac CC4000 VISMA_CStone mastic asphalt; CrushedStone mastic asphalt204060801001000pdfwebtable
