УПЛОТНЕНИЕ

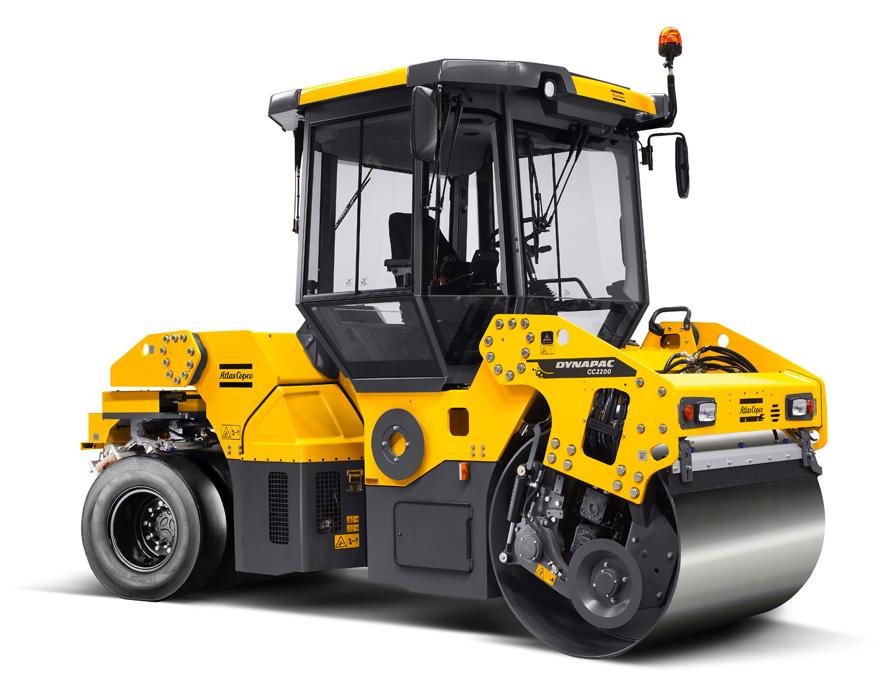

Dynapac CC2200C Комбинированные асфальтовые катки

  • Изображения

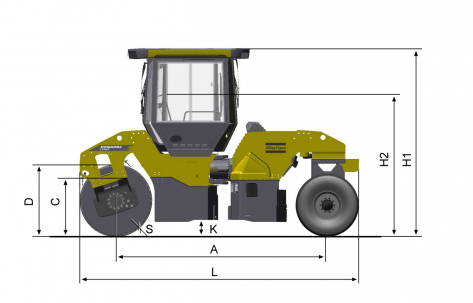

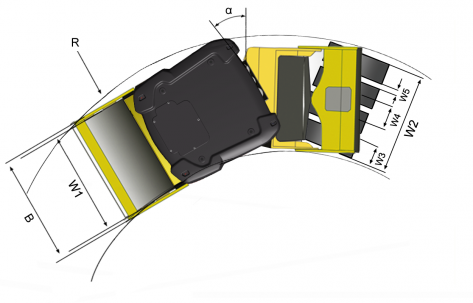

  • Размеры
A. Колесная база 3 340 мм
B. Ширина 1 620 мм
C. Просвет над бордюрным камнем 715 мм
D. Диаметр вальца 1 150 мм
H1. Высота с ROPS/кабиной 2 990 мм
K. Дорожный просвет 270 мм
L. Длина 4 490 мм
O. Боковое смещение 335 mm
R1. Радиус поворота внешний 6570 mm
R2. Радиус поворота внутренний 5070 mm
R3. Радиус поворота внешний (Смещаемый) 4890 mm
R4. Радиус поворота внутренний (Смещаемый) 3390 mm
S. Толщина обечайки вальца 20 mm
W1. Ширина вальца 1 500 мм
W2 Ширина колесного модуля 1 454 мм
W3. Ширина колеса 285 мм
W4. Межколесное расстояние 441 мм
W5. Колесный интервал 75 мм
α. Угол поворота рулевого колеса ±32°
Discontinued true
Комбинированные катки Динапак оборудуются 4-мя колесами с беспротекторными шинами вместо заднего вальца. Резиновые колеса гарантируют более гладкую поверхность асфальтового покрытия.
Операционная масса: 7 400 кг
Статическая линейная нагрузка: 25,7 кг/см
Ширина уплотнения: 1 500 мм

Технические характеристики

Массы
Максимальная рабочая масса 8 200 кг
Рабочая масса (включая ROPS) 7 400 кг
Масса переднего модуля / заднего модуля 3 850 кг/ 3 550 кг
Сцепление
Диапазон скорости 0-12 km/h
Вертикальная осцилляция ±7
Теоретически преодолеваемый уклон 49 %
Двигатель
Производитель/Тип Deutz TCD 3.6 HT T4f
Тип Дизельный с водяным охлаждением и турбонаддувом, с дополнительным воздухоохладителем
Номинальная мощность, SAE J1995 55 кВт (75,0 л.с.) @ 2 200 об./мин
Ёмкость топливного бака 130 л
Вариант двигателя
Производитель/Тип Cummins QSB 3.3 IIIA/T3
Тип Дизельный с водяным охлаждением и турбонаддувом, с дополнительным воздухоохладителем
Номинальная мощность, SAE J1995 74 кВт (99 л.с.) @ 2 200 об./мин
Вариант двигателя
Производитель/Тип Deutz TCD 3.6 IIIB/T4i
Тип Water cooled turbo Diesel
Номинальная мощность, SAE J1995 75 кВт (100 л.с.) @ 2 200 об./мин
Гибравлическая система
Привод Регулируемый аксиально-поршневой гидронасос.
Регулируемые аксиально-поршневые гидромоторы (3)
Вибрация Регулируемый аксиально поршневой гидронасос.
Нерегулируемый аксиально поршневой гидромотор.
Рулевое управление Нерегулируемый шестеренный гидронасос.
Основной
тормоз
Гидростатический, зависящий от положения рукояти движения
Парковочный/ аварийный тормоз Высоконадежный многодисковый тормоз в гидромоторах вальца и колес.
{phrase:compaction_ce}
Нагрузка на колесо 888 kg/wheel
Центробежная сила, при высокой/низкой амплитуде 72/38 kN
Номинальная амплитуда (высокая/низкая) 0.70/0.20 mm
Статическая линейная нагрузка (передний/задний модуль) 25.7 kg/cm
Частота вибрации, при
высокой/низкой амплитуде
48/62 Hz

Руководства по запасным частям

Eager to see the spare parts of Dynapac CC2200C?

Пожалуйста Войти или Регистрация чтобы получить доступ к MyDynapac.

Данные по уплотнению

AsphaltComp infoAsphaltComp info1666ACbaseC24on/off1.51895.2101.1on5944434off70.82017-08-15 15:14:25Dynapac CC2200CACbase_CAsphalt concrete, base course; CrushedAsphalt concrete, base course1666ACbaseN24off1.51895.7101.6on5994734off70.82017-08-15 15:14:25Dynapac CC2200CACbase_NAsphalt concrete, base course; NaturalAsphalt concrete, base course1666ACbindC24on/off1.51895.2101.1on5944434off70.82017-08-15 15:14:25Dynapac CC2200CACbind_CAsphalt concrete, binder course; CrushedAsphalt concrete, binder course1666ACbindN24off1.51895.7101.6on5994734off70.82017-08-15 15:14:25Dynapac CC2200CACbind_NAsphalt concrete, binder course; NaturalAsphalt concrete, binder course1666ACsurfC24on/off1.51895.2101.1on5944434off70.82017-08-15 15:14:25Dynapac CC2200CACsurf_CAsphalt concrete, surface course; CrushedAsphalt concrete, surface course1666ACsurfN24off1.51895.7101.6on5994734off70.82017-08-15 15:14:25Dynapac CC2200CACsurf_NAsphalt concrete, surface course; NaturalAsphalt concrete, surface course1666PAC24on/off1.51897.7105.1off5414off70.82017-08-15 15:14:25Dynapac CC2200CPA_CPorous asphalt; CrushedPorous asphalt1666SMAC24on/off1.51895.2101.1on5944434off70.82017-08-15 15:14:25Dynapac CC2200CSMA_CStone mastic asphalt; CrushedStone mastic asphalt204060801001000pdfwebtable
