УПЛОТНЕНИЕ

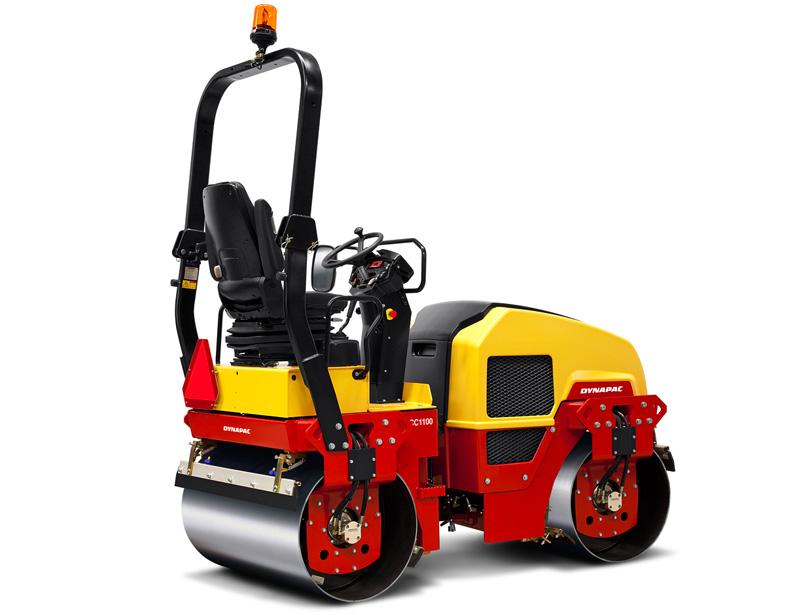

CC1100 Тандемные асфальтовые катки

0
Мои сравнения
  • Изображения

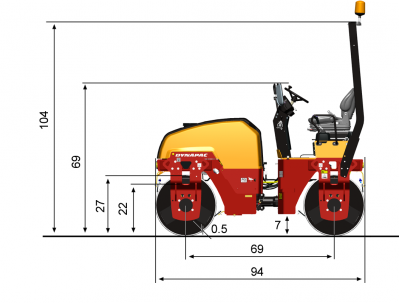

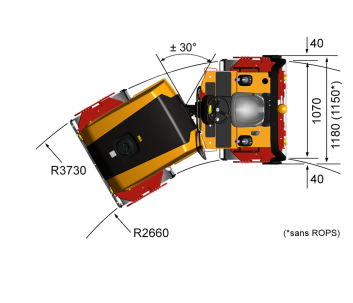

  • Размеры
A. Колесная база
B. Ширина
C. Просвет над бордюрным камнем
D. Диаметр вальца 680 мм
H1. Высота с ROPS/кабиной 2 640 мм
H2. Высота без ROPS/кабины 1 755 мм
K. Дорожный просвет
L. Длина 2 395 мм
O1. Вылет рамы, правый
O2. Вылет рамы, левый
R1. Радиус поворота внешний
R2. Радиус поворота внутренний
S. Толщина обечайки вальца 12 мм
W. Ширина вальца 1 070 мм
α. Угол поворота рулевого шарнира
Discontinued true
Эти машины предназначены для уплотнения покрытия на городских улицах, где основное значение имеют небольшие габариты и малошумность. Катки имеют рабочую массу от 2400 до 3900 кг и выпускаются в тандемной или комбинированной комплектации. Все модели имеют усовершенствованную конструкцию и новый двигатель с самым низким уровнем шума.
Операционная масса: 2 350 кг
Статическая линейная нагрузка: N/A
Ширина уплотнения: 1 070 мм

Технические характеристики

Массы
Максимальная рабочая масса 2 460 кг
Рабочая масса (включая ROPS) 2 350 кг
Масса переднего модуля / заднего модуля 1 130 кг/ 1 220 кг
Сцепление
Диапазон скорости 0-10 км/час
Вертикальная осцилляция ±10°
Теоретически преодолеваемый уклон 50 %
Двигатель
Производитель/Тип Kubota D1703-M
Тип с водяным охлаждением
Номинальная мощность, SAE J1995 26 кВт (35 л.с.) @ 2 800 об./мин
Ёмкость топливного бака 50 л
Вариант двигателя
Производитель/Тип
Гибравлическая система
Привод Регулируемый аксиально поршневой гидронасос.
Нерегулируемые радиально поршневые гидромоторы (2).
Вибрация Нерегулируемый шестеренный гидронасос/гидромотор.
Рулевое управление Нерегулируемый шестеренный гидронасос.
Основной
тормоз		 Гидростатический, зависящий от положения рукояти движения
Парковочный/ аварийный тормоз Высоконадежный многодисковый тормоз в гидромоторах вальца и колес.
{phrase:compaction_oscillation}
Oscillation frequency Гц

Руководства по эксплуатации и техническому обслуживанию

Пожалуйста Войти или Регистрация чтобы получить доступ к MyDynapac.

Масла

Engine
Тип масла Объем Дополнительная информация
Engine Oil Paroil E 7,2 l P/N
5 l can 1615595300
20 l can 1615595400
209 l drum 1615595500
Hydraulic oil tank
Тип масла Объем Дополнительная информация
Atlas Copco Hydraulic Oil 300 45 l P/N
20 l can 9106230330
209 l drum 9106230331
Масло вальца
Тип масла Объем Дополнительная информация
Atlas Copco Gearbox 100 4 l P/N
5 l can 4812008274
20 l can 4812008275
209 l drum 4812008276

Сервсисные комплекты

Cервисные комплекты для обслуживания
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Тандемные асфальтовые катки 4812159570 Start up kit
Cервисные комплекты для обслуживания , 1000H
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Тандемные асфальтовые катки 4812156267 No. Oil
УПЛОТНЕНИЕ Тандемные асфальтовые катки 4812159566 Inc. Oil
Cервисные комплекты для обслуживания , 250H
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Тандемные асфальтовые катки 4812156288 No. Oil
УПЛОТНЕНИЕ Тандемные асфальтовые катки 4812159564 Inc. Oil
Cервисные комплекты для обслуживания , 500H
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Тандемные асфальтовые катки 4812156266 No. Oil
УПЛОТНЕНИЕ Тандемные асфальтовые катки 4812159565 Inc. Oil
Cервисные комплекты для обслуживания , 50H
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Тандемные асфальтовые катки 4812156265 No. Oil
УПЛОТНЕНИЕ Тандемные асфальтовые катки 4812159563 Inc. Oil
Cервисные комплекты для обслуживания , 750H
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Тандемные асфальтовые катки 4812156288 No. Oil
УПЛОТНЕНИЕ Тандемные асфальтовые катки 4812159564 Inc. Oil
Driving lights kit
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Тандемные асфальтовые катки 4812115247 LIGHTS, DRIVING, RIGHT HAND TRAFFIC.
Dual F/R control kit
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Тандемные асфальтовые катки 4812115152 DUAL F/R CONTROL
Комплект вала вибрации
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Тандемные асфальтовые катки 4700938908
Комплект крестовины рулевого управления
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Тандемные асфальтовые катки 4700938575
Комплект подшипниковго узла вальца
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Тандемные асфальтовые катки 4700938892
Комплект резиновых амортизаторов
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Тандемные асфальтовые катки 4700938885
Комплект скребков на вальцы
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Тандемные асфальтовые катки 4700938913
УПЛОТНЕНИЕ Тандемные асфальтовые катки 4812159962
Комплект форсунок орошения
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Тандемные асфальтовые катки 4700940594
УПЛОТНЕНИЕ Тандемные асфальтовые катки 4812161288 50 pieces.
УПЛОТНЕНИЕ Тандемные асфальтовые катки 4812161289 100 pieces.
УПЛОТНЕНИЕ Тандемные асфальтовые катки 4812161290 200 pieces.

Руководства по запасным частям

Eager to see the spare parts of CC1100?

Пожалуйста Войти или Регистрация чтобы получить доступ к MyDynapac.

Оборудование (стандартное и опции)

Стандарт

Backup alarm, Working lights
