УПЛОТНЕНИЕ

CA402D Грунтовые катки

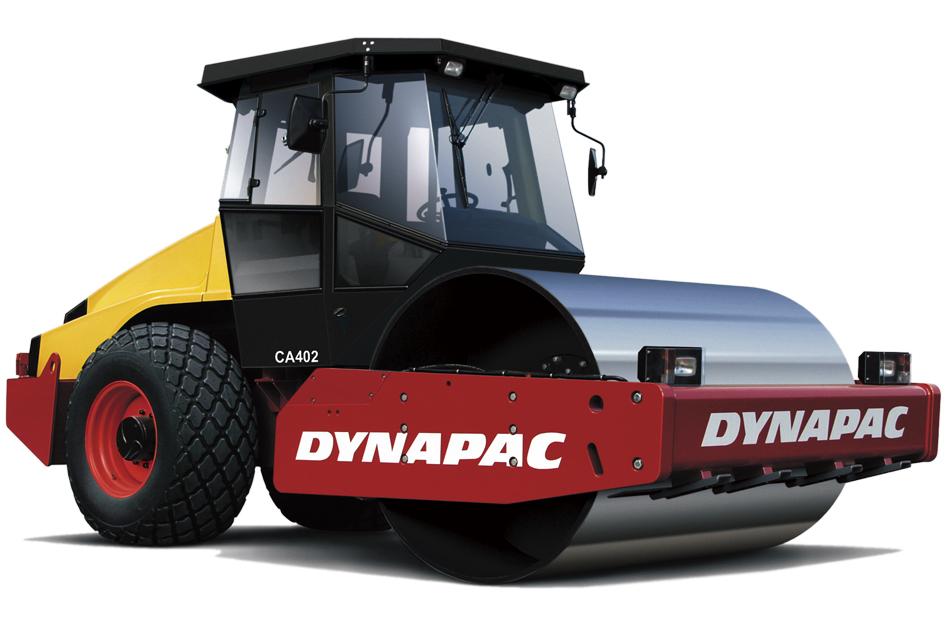

  • Изображения

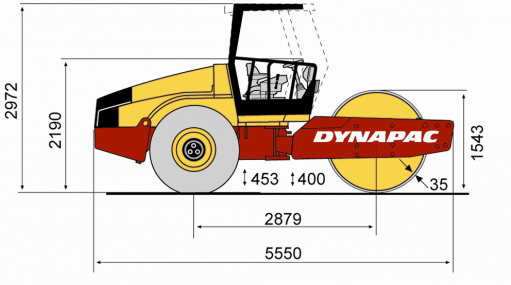

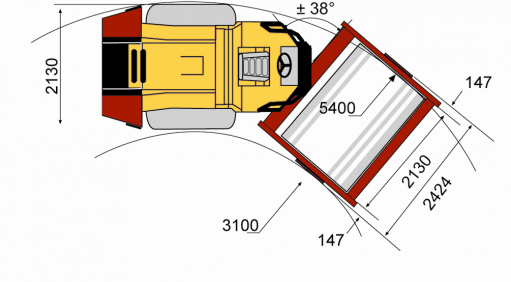

  • Размеры
Ширина вальца 2 130 мм
Диаметр вальца 1 543 мм
Толщина обечайки вальца 35 мм
Длина 5 550 мм
Ширина 2 424 мм
Высота с ROPS 2 972 мм
Высота без ROPS 2 190 мм
Discontinued true
Операционная масса: 13 800 кг
Статическая линейная нагрузка: 44,10 кг/см
Ширина уплотнения: 2 130 мм

Технические характеристики

Массы
Максимальная рабочая масса 15 000 кг
Рабочая масса (включая ROPS) 13 800 кг
Масса переднего модуля / заднего модуля 9 300 кг/ 4 500 кг
Сцепление
Диапазон скорости 0-9
Размер шины (8-слойная) 23,1x26
Теоретически преодолеваемый уклон 57 %
Вертикальная осцилляция ±9°
Двигатель
Производитель/Тип Cummins QSB4.5
Тип Дизельный с водяным охлаждением и турбонаддувом, с дополнительным воздухоохладителем
Номинальная мощность 93 кВт
Номинальная мощность 125,0 л.с.
Номинальная мощность, при 2 200 об./мин
Ёмкость топливного бака 250 л
Номинальная мощность, SAE J1995 93 кВт (125,0 л.с.) @ 2 200 об./мин
Гибравлическая система
Привод Регулируемый аксиально поршневой гидронасос.
Регулируемый аксиально поршневой гидромотор.
Нерегулируемый радиально поршневой гидромотор.
Вибрация Регулируемый аксиально поршневой гидронасос.
Нерегулируемый аксиально поршневой гидромотор.
Рулевое управление Нерегулируемый шестеренный гидронасос.
Основной
тормоз
Гидростатический, зависящий от положения рукояти движения
Парковочный/ аварийный тормоз Отказоустойчивые многодисковые в редукторе вальца и задней оси

Масла

Drum cartridge
Тип масла Объем Дополнительная информация
Dynapac Drum Oil 1000 2,2 l/side P/N
5 l can 4812156456
Drum gear
Тип масла Объем Дополнительная информация
Atlas Copco Gearbox 100 2,5 l P/N
5 l can 4812008274
20 l can 4812008275
209 l drum 4812008276
Engine
Тип масла Объем Дополнительная информация
Atlas Copco Engine 100 11 l P/N
5 l can 5580020624
20 l can 5501522700
Hydraulic oil tank
Тип масла Объем Дополнительная информация
Atlas Copco Hydraulic Oil 300 41 l P/N
20 l can 9106230330
209 l drum 9106230331
Hydraulic system
Тип масла Объем Дополнительная информация
Atlas Copco Hydraulic Oil 300 80 l P/N
20 l can 9106230330
209 l drum 9106230331
Дифференциал задней оси
Тип масла Объем Дополнительная информация
Atlas Copco Gearbox 100 16,5 l
12,5 l for No-spin
P/N
5 l can 4812008274
20 l can 4812008275
209 l drum 4812008276
Планетарная передача задней оси
Тип масла Объем Дополнительная информация
Atlas Copco Gearbox 100 1,7 l/side l
1,9 l/side for No-spin
P/N
5 l can 4812008274
20 l can 4812008275
209 l drum 4812008276

Сервсисные комплекты

Cервисные комплекты для обслуживания
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Грунтовые катки 4812160178 (IIIA/T3) Start up kit Cummins QSB 4.5(Service Kit non-remote engine oil filter)
УПЛОТНЕНИЕ Грунтовые катки 4812158691 (IIIB/T4i) Start up kit Cummins QSB 4.5
Cервисные комплекты для обслуживания , 1000H
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Грунтовые катки 4812158282 Including oil, 3A engine
УПЛОТНЕНИЕ Грунтовые катки 4812158690 3B engine
УПЛОТНЕНИЕ Грунтовые катки 4812160174 (IIIA/T3) Service Kit non-remote engine oil filter (No. Oil)
УПЛОТНЕНИЕ Грунтовые катки 4812160175 (IIIA/T3) Service Kit non-remote engine oil filter (Inc. Oil)
УПЛОТНЕНИЕ Грунтовые катки 4812158283 (IIIA/T3) Service Kit remote engine oil filter (No. Oil)
УПЛОТНЕНИЕ Грунтовые катки 4812158282 (IIIA/T3) Service Kit remote engine oil filter (Inc. Oil)
УПЛОТНЕНИЕ Грунтовые катки 4812158689 (IIIB/T4i) Inc. Oil
Cервисные комплекты для обслуживания , 2000H
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Грунтовые катки 4812158582 Including oil, 3A engine
УПЛОТНЕНИЕ Грунтовые катки 4812158693 3B engine
УПЛОТНЕНИЕ Грунтовые катки 4812160176 (IIIA/T3) Service Kit non-remote engine oil filter (No. Oil)
УПЛОТНЕНИЕ Грунтовые катки 4812160177 (IIIA/T3) Service Kit non-remote engine oil filter (Inc. Oil)
УПЛОТНЕНИЕ Грунтовые катки 4812158583 (IIIA/T3) Service Kit remote engine oil filter (No. Oil)
УПЛОТНЕНИЕ Грунтовые катки 4812158582 (IIIA/T3) Service Kit remote engine oil filter (Inc. Oil)
УПЛОТНЕНИЕ Грунтовые катки 4812158692 (IIIB/T4i) Inc. Oil
Cервисные комплекты для обслуживания , 500H
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Грунтовые катки 4812158281 Including oil, 3A engine
УПЛОТНЕНИЕ Грунтовые катки 4812158688 3B engine
УПЛОТНЕНИЕ Грунтовые катки 4812160172 (IIIA/T3) Service Kit non-remote engine oil filter (No. Oil)
УПЛОТНЕНИЕ Грунтовые катки 4812160173 (IIIA/T3) Service Kit non-remote engine oil filter (Inc. Oil)
УПЛОТНЕНИЕ Грунтовые катки 4812158369 (IIIA/T3) Service Kit remote engine oil filter (No. Oil)
УПЛОТНЕНИЕ Грунтовые катки 4812158281 (IIIA/T3) Service Kit remote engine oil filter (Inc. Oil)
УПЛОТНЕНИЕ Грунтовые катки 4812158687 (IIIB/T4i) Inc. Oil
Cервисные комплекты для обслуживания , 50H
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Грунтовые катки 4812156993 (IIIA/T3) Service Kit non-remote engine oil filter (Inc. Oil)
УПЛОТНЕНИЕ Грунтовые катки 4812156993 (IIIA/T3) Service Kit remote engine oil filter (Inc. Oil)
УПЛОТНЕНИЕ Грунтовые катки 4812156993 (IIIB/T4i) Inc. Oil
УПЛОТНЕНИЕ Грунтовые катки 4812159996 Rear axle limited slip, incl. oil
Комплект вала вибрации
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Грунтовые катки 4700945657
Комплект крестовины рулевого управления
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Грунтовые катки 4812157779 Tilt
УПЛОТНЕНИЕ Грунтовые катки 4812157780 Turn
Комплект подшипниковго узла вальца
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Грунтовые катки 4812157275
Комплект резиновых амортизаторов
Категория Подкатегория P/N Дополнительная информация
УПЛОТНЕНИЕ Грунтовые катки 4812158579
