Dynapac

摊铺设备

F5CS 履带式摊铺机

尺寸

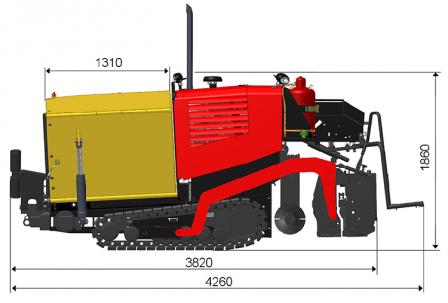

侧视图 F5CS

H3. 卸料高度

用户对使用电加热熨平板的小型摊铺机的特殊需求，促使我们设计出新的F5CS履带式摊铺机和相应设计的新型电加热熨平板VB125TV-E。F5CS摊铺机的最大摊铺宽度达3,10米。由于其配重块分布非常平衡、履带长、牵引力大和坚固的车架设计，使戴纳派克F5CS被主要用于各种不同宽度的摊铺工作，并用于与电加热熨平板一起完成摊铺工作。

基本摊铺宽度: 1.20 m

最大摊铺宽度: N/A

最大层厚度: 200 mm

理论布置容量: 300 m³/h

技术参数

质量
重量	5.50 t
牵引
摊铺速度	0-16 m/min
行走速度	3 km/h
发动机
制造商/型号	Deutz TCD2011 L03
排放标准	EU3A / Tier 3
额定功率, SAE J1995	45 kW (60 hp ) @ 2,300 rpm
电源	24V
油箱容积	85 l
传送带
类型	Single slat conveyor with center cover
输送带宽度	620 mm
控制	Manual or automatically with limit switch

液体

Hydraulic system

液体种类	体积	附加信息
Atlas Copco Hydraulic OIl 120	90 liter	P/N 9106230323 (20l can) Bio oil
Atlas Copco Hydraulic Oil 300	90 liter	P/n 9106230321 (20l can)

Split gear box

液体种类	体积	附加信息
Dynapac Gear Oil 100	2,1 liter	P/n 4812008271 (5l can)

Track gear box

液体种类	体积	附加信息
Dynapac Gear Oil 100	2 liter (1 liter each side)	P/n 4812008271 (5l can)

发动机

液体种类	体积	附加信息
Engine Oil Paroil E	8,5 liter	P/n 1615595400 (20l can) TIER 3
Engine Oil Paroil E Mission Green	8,5 liter	P/n 1630047200 (20l can) TIER 4

搅龙齿轮箱

液体种类	体积	附加信息
Auger Grease	3 KG	P/n 4812041939 (0,75KG cartridge)
Auger Grease	3 KG	P/n 4812041939 (0,75KG cartridge)

服务包

Conveyor wear part kit

分类	设备种类	零件号	附加信息
	履带式摊铺机	4812009766

Hopper rubber kit, hydr. front flap

分类	设备种类	零件号	附加信息
	履带式摊铺机	4812013128

Hopper rubber kit; standard

分类	设备种类	零件号	附加信息
	履带式摊铺机	4812013164

传送带导向轮套件

分类	设备种类	零件号	附加信息
	履带式摊铺机	D299000828

传送带驱动包

分类	设备种类	零件号	附加信息
	履带式摊铺机	D299000827

保养套件 , 1000H

分类	设备种类	零件号	附加信息
	履带式摊铺机	4812009686	Tier 4
	履带式摊铺机	4812009775	Tier 3

保养套件 , 500H

分类	设备种类	零件号	附加信息
	履带式摊铺机	4812009772	Tier 3

刮板底板套件

分类	设备种类	零件号	附加信息
	履带式摊铺机	4812009758

刮板链条套件

分类	设备种类	零件号	附加信息
	履带式摊铺机	4812009770

压梁套件

分类	设备种类	零件号	附加信息
	履带式摊铺机	4812009764

履带板套件

分类	设备种类	零件号	附加信息
	履带式摊铺机	4812009691

螺旋装置磨损件套件

分类	设备种类	零件号	附加信息
	履带式摊铺机	4812045977	Auger extension shaft l.h.
	履带式摊铺机	4812045978	Auger extension shaft r.h.
