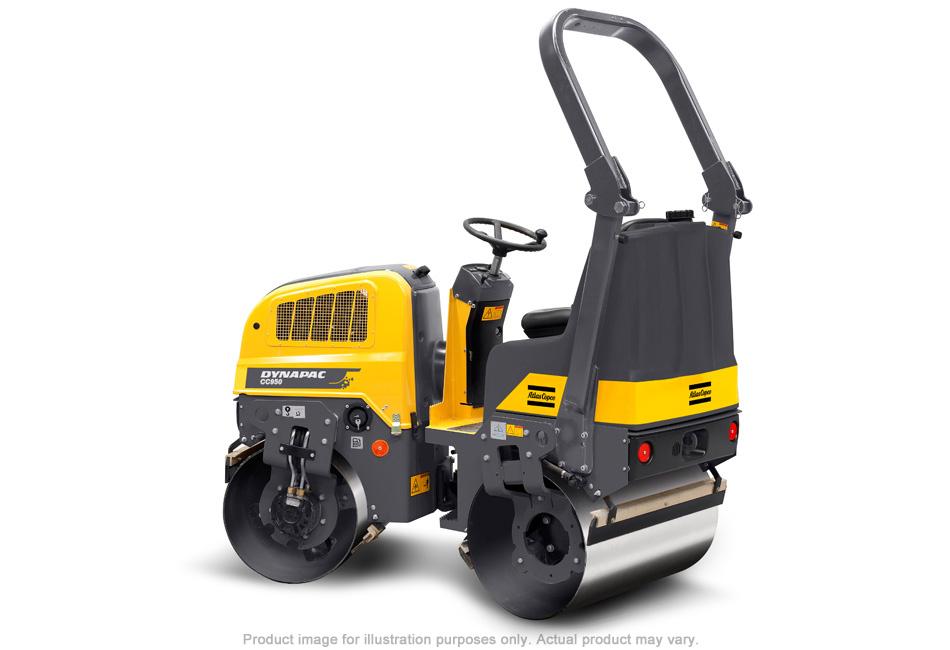

Dynapac CC950 双钢轮振动压路机

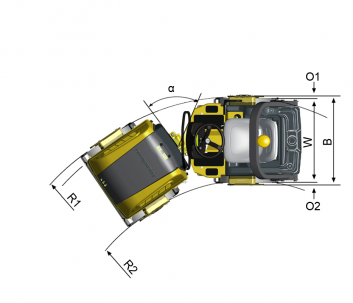

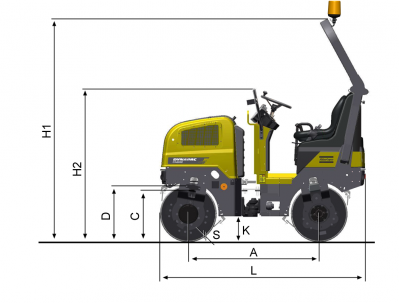

尺寸

α. 转向角	±34°
A. 轴距	1,350 mm
B. 整机宽度	970 mm
C. 贴边高度	465 mm
D. 钢轮直径	584 mm
H1. 高度, 含防翻架/ 驾驶室	2,300 mm
H2. 高度, 不含防翻架/ 驾驶室	1,585 mm
K. 离地间隙	261 mm
L. 整机长度	2,107 mm
L1. 长度	2,107 mm
O1. 右侧突出	35 mm
O2. 左侧突出	35 mm
R1. 转向半径, 外侧	2,700 mm
R2. 转向半径, 内侧	1,800 mm
S. 钢轮厚度	9 mm
W. 钢轮宽度	900 mm

操作重量: 1,350 kg

静线负荷: N/A

压实宽度: 900 mm

技术参数

质量
最大工作重量	1,400 kg
装有 ROPS 时的工作重量	1,350 kg
模重前/后	645 kg/ 705 kg
牵引
速度范围	0-8 km/h
垂直摆角	±13°
理论爬坡能力	35 %
发动机
制造商/型号	Kubota D722-E4B
類型	Vertical, water-cooled, 4-cycle IDI diesel engine
额定功率, SAE J1995	14.9 kW (20.3 hp ) @ 3,600 rpm
油箱容积	23 l
可选发动机
制造商/型号
液压系统
驱动	变量柱塞泵，定量柱塞马达
振动	定量齿轮泵
转向	定量齿轮泵
伺服制动	静液压
停车/紧急制动	失效制动系统
历史
生产开始 (年）	2015
生产截止（年）
Примечание	Asia model, replaces Dynapac CC900G, with diesel engine
{phrase:compaction_oscillation}
Oscillation frequency	Hz

操作和维护手册

请注册或登录我的戴纳派克进行访问

液体

Hydraulic oil tank

液体种类	体积	附加信息
Atlas Copco Hydraulic Oil 300	12 l	P/N 20 l can 9106230330 209 l drum 9106230331

钢轮油

液体种类	体积	附加信息
Atlas Copco Gearbox 100	0,5 l for Front drum 3,5 l foor Rear drum	P/N 5 l can 4812008274 20 l can 4812008275 209 l drum 4812008276

服务包

低速行驶（SMV）信号套件

分类	设备种类	零件号	附加信息
压实设备	双钢轮振动压路机	4700397559	SMV (SLOW MOVING VEHICLE) SIGN FOR LARGE TANK
压实设备	双钢轮振动压路机	4700391951	SMV (SLOW MOVING VEHICLE) SIGN FOR STD TANK

保养套件 , 1000H

分类	设备种类	零件号	附加信息
压实设备	双钢轮振动压路机	4700940210
压实设备	双钢轮振动压路机	4812160151	(CC900S s/n 10000359x0A013659-) No Oil
压实设备	双钢轮振动压路机	4812160152	(CC900S s/n 10000359x0A013659-) Inc. Oil

保养套件 , 250H

分类	设备种类	零件号	附加信息
压实设备	双钢轮振动压路机	4812160397	(CC900S s/n 10000359x0A013659-) No Oil

保养套件 , 500H

分类	设备种类	零件号	附加信息
压实设备	双钢轮振动压路机	4700940209
压实设备	双钢轮振动压路机	4812160098	(CC900S s/n 10000359x0A013659-) No Oil
压实设备	双钢轮振动压路机	4812160099	(CC900S s/n 10000359x0A013659-) Inc. Oil

保养套件 , 50H

分类	设备种类	零件号	附加信息
压实设备	双钢轮振动压路机	4700940208
压实设备	双钢轮振动压路机	4812160096	(CC900S s/n 10000359x0A013659-) No Oil
压实设备	双钢轮振动压路机	4812160097	(CC900S s/n 10000359x0A013659-) Inc. Oil

保养套件 , 750H

分类	设备种类	零件号	附加信息
压实设备	双钢轮振动压路机	4812160397	(CC900S s/n 10000359x0A013659-) No Oil

减震块套件

分类	设备种类	零件号	附加信息
压实设备	双钢轮振动压路机	4700945850	Front drum
压实设备	双钢轮振动压路机	4700945850	front drum

刮泥板套件

分类	设备种类	零件号	附加信息
压实设备	双钢轮振动压路机	4700940671

喷水嘴套件

分类	设备种类	零件号	附加信息
压实设备	双钢轮振动压路机	4812161288	50 pieces.
压实设备	双钢轮振动压路机	4812161289	100 pieces.
压实设备	双钢轮振动压路机	4812161290	200 pieces.

弹簧刮板套件

分类	设备种类	零件号	附加信息
压实设备	双钢轮振动压路机	4700390801	SPRING LOADED SCRAPERS (CC900S)

旋转警示灯套件

分类	设备种类	零件号	附加信息
压实设备	双钢轮振动压路机	4700389652	ROTATING BEACON FOR ROPS.

转向节套件

分类	设备种类	零件号	附加信息
压实设备	双钢轮振动压路机	4700945928

钢轮转动套件

分类	设备种类	零件号	附加信息
压实设备	双钢轮振动压路机	4700945711

震动轴套件

分类	设备种类	零件号	附加信息
压实设备	双钢轮振动压路机	4700945710
压实设备	双钢轮振动压路机	4700950150	Single arm drum

备件手册

Eager to see the spare parts of Dynapac CC950?

请注册或登录我的戴纳派克进行访问

压实数据

LEVEL II

请注册或登录我的戴纳派克进行访问

图表

若需查看…的图表 Dynapac CC950?

请注册或登录我的戴纳派克进行访问
