Dynapac CC1250 • Dynapac

Dynapac CC1250 双钢轮振动压路机

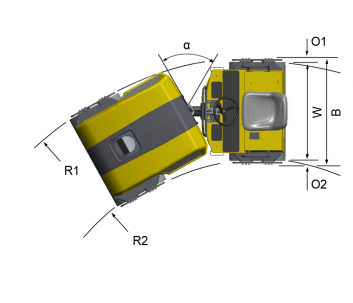

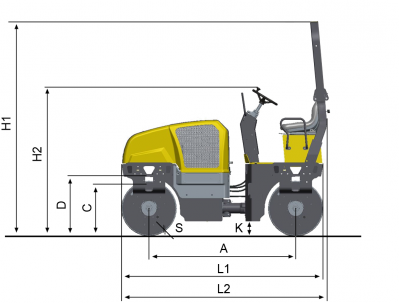

尺寸

α. 转向角	±29°
A. 轴距	1,811 mm
B. 整机宽度	1,262 mm
C. 贴边高度	572.5 mm
D. 钢轮直径	682 mm
H1. 高度, 含防翻架/ 驾驶室	2,649 mm
H2. 高度, 不含防翻架/ 驾驶室	1,836 mm
K. 离地间隙	183 mm
L1. 长度	2,487 mm
L2. 整车长度 (ROPS)	2,588 mm
O1. 右侧突出	31 mm
O2. 左侧突出	31 mm
R1. 转向半径, 外侧	4,100 mm
R2. 转向半径, 内侧	2,900 mm
S. 钢轮厚度	13 mm
W. 钢轮宽度	1,200 mm

操作重量: 3,000 kg

静线负荷: N/A

压实宽度: 1,200 mm

技术参数

质量
最大工作重量	3,100 kg
装有 ROPS 时的工作重量	3,000 kg
模重前/后	1,400 kg/ 1,600 kg
牵引
速度范围	0-13 km/h
垂直摆角	±10°
理论爬坡能力	38 %
发动机
制造商/型号	Kubota D1703-M
類型	水冷
额定功率, SAE J1995	26.1 kW (35 hp ) @ 2,800 rpm
油箱容积	50 l
可选发动机
制造商/型号
液压系统
驱动	变量柱塞泵，定量柱塞马达
振动	齿轮泵/马达
转向	定量齿轮泵
伺服制动	静液压制动
停车/紧急制动	失效保护制动器
{phrase:compaction_oscillation}
Oscillation frequency	Hz

液体

Hydraulic oil tank

液体种类	体积	附加信息
Atlas Copco Hydraulic Oil 300	45 l	P/N 20 l can 9106230330 209 l drum 9106230331

发动机

液体种类	体积	附加信息
Atlas Copco Engine 100	9,5 l	P/N 20 l can 5580020624 209 l drum 5501522700

钢轮油

液体种类	体积	附加信息
Atlas Copco Gearbox 100	6 l	P/N 5 l can 4812008274 20 l can 4812008275 209 l drum 4812008276

服务包

Dual F/R control kit

分类	设备种类	零件号	附加信息
压实设备	双钢轮振动压路机	4812115152	DUAL F/R CONTROL

保养套件

分类	设备种类	零件号	附加信息
压实设备	双钢轮振动压路机	4812159668	Start up kit
压实设备	双钢轮振动压路机	4812160468	Start up kit CC1300 T4 s/n 10000374xFA0*****-

保养套件 , 1000H

分类	设备种类	零件号	附加信息
压实设备	双钢轮振动压路机	4812156268	(No. Oil)
压实设备	双钢轮振动压路机	4812159595	(Inc. Oil)
压实设备	双钢轮振动压路机	4812160466	CC1300 T4 s/n 10000374xFA0*****- (No. Oil)
压实设备	双钢轮振动压路机	4812160467	CC1300 T4 s/n 10000374xFA0*****- (Inc. Oil)

保养套件 , 250H

分类	设备种类	零件号	附加信息
压实设备	双钢轮振动压路机	4812156288	(No. Oil)
压实设备	双钢轮振动压路机	4812159564	(Inc. Oil)
压实设备	双钢轮振动压路机	4812160462	CC1300 T4 s/n 10000374xFA0*****- (No. Oil)
压实设备	双钢轮振动压路机	4812160463	CC1300 T4 s/n 10000374xFA0*****- (Inc. Oil)

保养套件 , 500H

分类	设备种类	零件号	附加信息
压实设备	双钢轮振动压路机	4812156266	(No. Oil)
压实设备	双钢轮振动压路机	4812159565	(Inc. Oil)
压实设备	双钢轮振动压路机	4812160464	CC1300 T4 s/n 10000374xFA0*****- (No. Oil)
压实设备	双钢轮振动压路机	4812160465	CC1300 T4 s/n 10000374xFA0*****- (Inc. Oil)

保养套件 , 50H

分类	设备种类	零件号	附加信息
压实设备	双钢轮振动压路机	4812156265	(No. Oil)
压实设备	双钢轮振动压路机	4812159563	(Inc. Oil)
压实设备	双钢轮振动压路机	4812160460	CC1300 T4 s/n 10000374xFA0*****- (No. Oil)
压实设备	双钢轮振动压路机	4812160461	CC1300 T4 s/n 10000374xFA0*****- (Inc. Oil)

保养套件 , 750H

分类	设备种类	零件号	附加信息
压实设备	双钢轮振动压路机	4812156288	(No. Oil)
压实设备	双钢轮振动压路机	4812159564	(Inc. Oil)
压实设备	双钢轮振动压路机	4812160462	CC1300 T4 s/n 10000374xFA0*****- (No. Oil)
压实设备	双钢轮振动压路机	4812160463	CC1300 T4 s/n 10000374xFA0*****- (Inc. Oil)

减震块套件

分类	设备种类	零件号	附加信息
压实设备	双钢轮振动压路机	4700938887
压实设备	双钢轮振动压路机	4812160851	Drum

刮泥板套件

分类	设备种类	零件号	附加信息
压实设备	双钢轮振动压路机	4700938914
压实设备	双钢轮振动压路机	4700938915	(12mm)

喷水嘴套件

分类	设备种类	零件号	附加信息
压实设备	双钢轮振动压路机	4700940594
压实设备	双钢轮振动压路机	4812161288	50 pieces.
压实设备	双钢轮振动压路机	4812161289	100 pieces.
压实设备	双钢轮振动压路机	4812161290	200 pieces.

转向灯套件

分类	设备种类	零件号	附加信息
压实设备	双钢轮振动压路机	4812115247

转向节套件

分类	设备种类	零件号	附加信息
压实设备	双钢轮振动压路机	4700938575

钢轮转动套件

分类	设备种类	零件号	附加信息
压实设备	双钢轮振动压路机	4700938893

震动轴套件

分类	设备种类	零件号	附加信息
压实设备	双钢轮振动压路机	4700938909
