Verdichtung

Dynapac CO2200 Tandem-Vibrationswalzen

  • Bilder

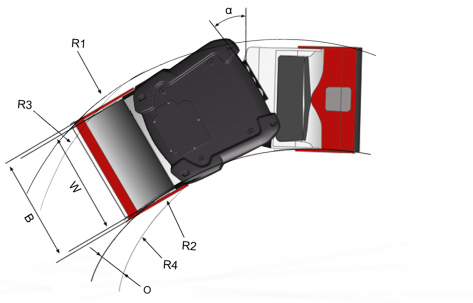

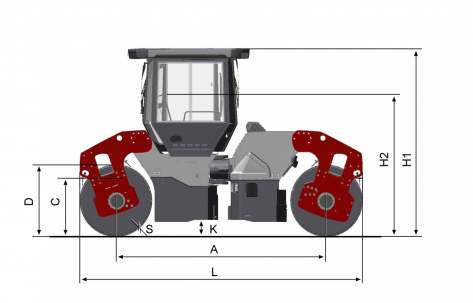

  • Maße
A. Radstand 3.340 mm
B. Breite 1.620 mm
C. Bordsteinfreiheit 715 mm
D. Bandagendurchmesser 1.150 mm
H1. Höhe, mit ROPS / Kabine 2.990 mm
K. Bodenfreiheit 270 mm
L. Länge 4.490 mm
O. Versatz
R. Wenderadius, aussen 5.190 mm
R1. Wenderadius, aussen
R2. Wenderadius, innen
R3. Wenderadius, aussen (Versatz)
R4. Wenderadius, innen (Versatz)
S. Bandagenmantelstärke 20 mm
W. Bandagenbreite 1.500 mm
α. Lenkwinkel ±32°
Discontinued false
Diese Kombi-Walzen sind auf Effizienz ausgelegt: Anwendungseffizienz, Bedienereffizienz, Effizienz der Verdichtungskontrolle und Service-Effizienz. Leistung, Sicht, Bedienkomfort, Verdichtungskontrolle und Wartungsfreundlichkeit der neuen CC-Linie sprechen Besitzer, Betreiber und Service-Crews an. Die Vorteile für die Umwelt sprechen alle an. Alle Modelle verfügen standardmäßig über eine große Vibrationsfrequenz. Es gibt eine Reihe von Funktionen für die CC Walzen, um den Service schnell und einfach durchzuführen und maximale Verfügbarkeit zu gewährleisten.
Einsatzgewicht: 7.700 kg
Statische Linienlast: N/A
Verdichtungsbreite: 1.500 mm

Funktionen und Vorteile

Dynapac Dyn@Link
Dyn@Link

A tool to monitor and control their machine fleet efficiently and conveniently.


Dynapac Eco mode
Eco mode

Big fuel savings with ECO!


Technische Daten

Gewichte
Max. Betriebsgewicht 9.100 kg
Betriebsgewicht (mit ROPS) 7.700 kg
Betriebsgewicht (inkl. Kabine) 7.900 kg
Bandagenteilgewicht/Schubteilgewicht 3.800 kg/ 3.900 kg
Zugkraft
Geschwindigkeit 0-12 km/h
Pendelwinkel ±7°
Theoret. Steigfähigkeit 42 %
Motor
Hersteller/Modell Deutz TCD 3.6 HT T4f
Typ Wassergekühlt Turbo Diesel
Nennleistung
Nennleistung, SAE J1995 55 kW (74 hp) @ 2200 rpm
Tankvolumen 130 l
Alternativer Motor
Hersteller/Modell Cummins QSB 3.3 IIIA/T3
Typ Wassergekühlt Turbo Diesel
Nennleistung 74kW (99hp) @ 2200 rpm
Alternativer Motor
Hersteller/Modell Deutz TCD 3.6 HT StageV
Typ Wassergekühlt Turbo Diesel
Nennleistung 55 kW (74 hp) @ 2200 rpm
Hydrauliksystem
Fahrantrieb Axialkolbenpumpe mit verstellbarem Fördervolumen. Axialkolbenmotor (1), Radialkolbenmotor (1) mit verstellbarem Fördervolumen.
Vibration 2 Axialkolbenpumpen mit verstellbarem Fördervolumen.
2 Axialkolbenmotoren mit konstantem Schluckvolumen.
Lenkung Zahnradpumpe mit konstantem Fördervolumen.
Fahrbremse Hydrostatisch im Vorwärts- und Rückwärtsgang.
Feststellbremse/ Notbremse Ausfallsichere Mehrlamellenbremsen an beiden Bandagen.
{phrase:compaction_ce}
Zentrifugalkraft (große/kleine Amplitude) 72 kN/38 kN
Nennamplitude (groß/klein) 0.7/0.2 mm
Vibrationsfrequenz (große/kleine Amplitude) 48 Hz/62 Hz
{phrase:compaction_oscillation}
Oszillations Frequenz 40 Hz
Oszillations Kraft 103 kN
Tangentiale Amplitude 1,39 mm

Wartungssätze

Abstreifer - Satz
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 4812155791
Asphalt-Verdichtungsanalysesatz (DCA-A)
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 470PP81066 DCA-A COMPACTION ANALYZER FOR ASPHALT
Kantenpresse, Fugenscheibe
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 470PP81100 EDGE PRESS DEVICE, JOINT CUTTER DISC, 120 MM 4.7 INCH
Tandem-Vibrationswalzen 470PP81101 EDGE PRESS DEVICE, JOINT CUTTER DISC, 150 MM 5.9 INCH
Rep. Satz Exzenterwelle
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 4700945722
Rundumleuchtensatz
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 470PP81095 ROTATING BEACON
Schwingungsdämpfer - Satz
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 4812156382 Split Drum
Sprinkler - Satz
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 4812155698
Tandem-Vibrationswalzen 4812161288 50 pieces.
Tandem-Vibrationswalzen 4812161289 100 pieces.
Tandem-Vibrationswalzen 4812161290 200 pieces.
Tachograph kit
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 470PP81083 TACHOGRAPH
Tandem-Vibrationswalzen 470PP81162 TACHOGRAPH, ONLY INSTRUMENT
Wartungssatz
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 4812159673 (IIIB/T4i) Start up kit
Wartungssatz, 1000H
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 4700950176 (IIIA/T3)
Tandem-Vibrationswalzen 4812159383 (IIIB/T4i) NO. Oil
Tandem-Vibrationswalzen 4812159385 (IIIB/T4i) Inc. Oil
Wartungssatz, 250H
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 4700939076 (IIIA/T3)
Wartungssatz, 500H
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 4700950175 (IIIA/T3)
Tandem-Vibrationswalzen 4812159381 (IIIB/T4i) NO. Oil
Tandem-Vibrationswalzen 4812159382 (IIIB/T4i) Inc. Oil
Wartungssatz, 50H
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 4812159380 (IIIA/T3)
Tandem-Vibrationswalzen 4812159380 (IIIB/T4i) Inc. Oil
Wartungssatz, 750H
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 4700939076 (IIIA/T3)
Working lights kit
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 470PP81096 std H3

Ersatzteil-Handbücher

Eager to see the spare parts of Dynapac CO2200?

Bitte in MyDynapac Login oder Neu registrieren, um den Zugang freizuschalten

Ausrüstung (Standard und Optionen)

Standard

 ■ Arbeitsbeleuchtung, am ROPS montiert
 ■ Automatische Vibrationskontrolle (AVC)

 ■ Automatische Wasserkontrolle (AWC)
 ■ Rückfahrwarner
 ■ Display: Drehzahlmesser, Hydrauliktemperatur, Kraftstoffstand,
    Frequenz/Impactometer, Motortemperatur, Spannung, VPM

    Tachometer, Wasserstand
 ■ Filter für Sprinklersystem
 ■
Hydraulikmesspunkte or Hydraulikmessanschlüsse
 ■ Brotdosenhalter
 ■ Gedämpfte Bedienerplattform
 ■ Druckbeaufschlagtes Sprinklersystem
 ■ ROPS Dach mit gefederten Sitzen und 2 Sicherheitsgurten
 ■ Rundum Leuchte
 ■ Verschieb- und schwenkbare Bedienplattform
 ■ Feder belastete Abstreifer
 ■ Sprinkler Zeitschaltung
 ■ Zusatzsprinkler (2 Sprinkler pro Bandage)
 ■ Schwenkbares Lenkrad
 ■ Vandalismusschutz für Bedienpult
 ■ Schnellabschaltung für Vibration
 ■ Vibrationsabschaltung vorn oder hinten
 ■ Warnlichter: Luftfilter, Bremse, verstopfter Hydraulikfilter,
    Kraftstoff, Motoröldruck/ -temperatur, Hydrauliköltemperatur,
    Geringer Ladedruck,

Verdichtungsdaten
