Verdichtung

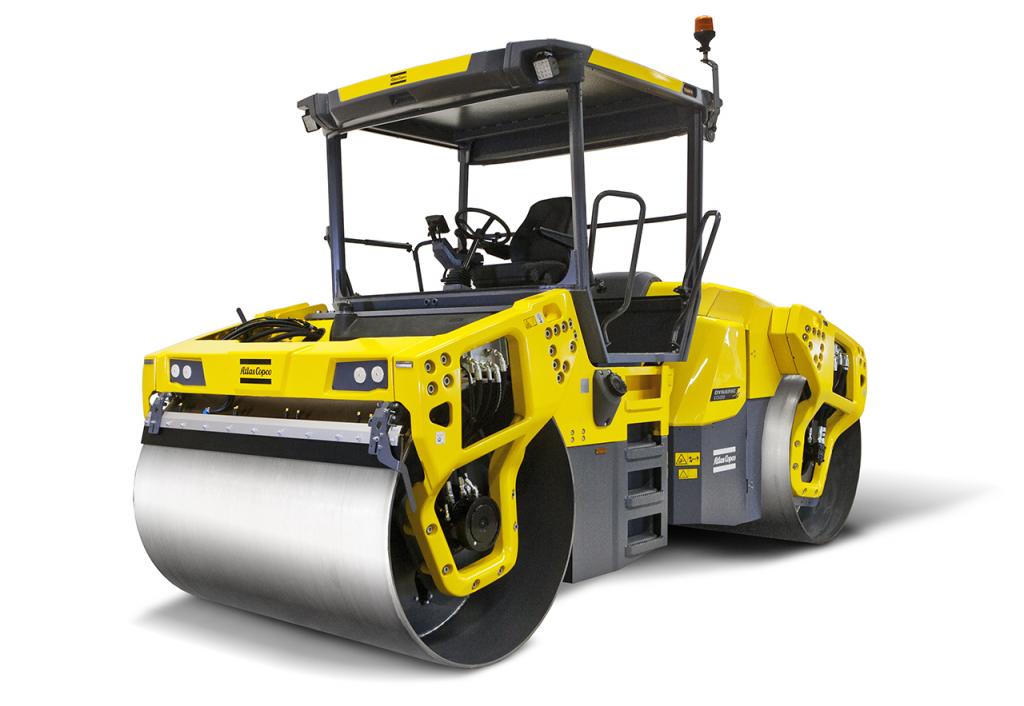

Dynapac CC5200 VI Tandem-Vibrationswalzen

0
Mein Vergleich
  • Bilder

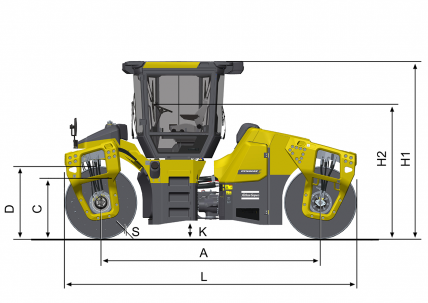

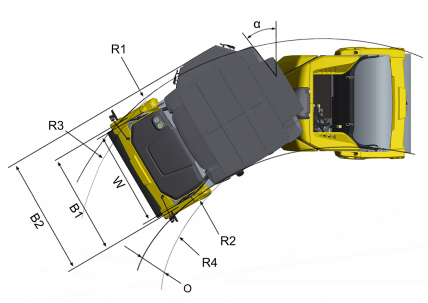

  • Maße
A. Radstand 3.760 mm
B1. Breite, vorn 2.180 mm
B2. Breite (Cab) 2.410 mm
C. Bordsteinfreiheit 815 mm
D. Bandagendurchmesser 1.300 mm
H. Höhe, mit ROPS / Kabine 2.990 mm
K. Bodenfreiheit 310 mm
L. Länge 5.060 mm
O. Versatz 520 mm
R1. Wenderadius, aussen 7.410 mm
R2. Wenderadius, innen 5.460 mm
R3. Wenderadius, aussen (Versatz) 5.580 mm
R4. Wenderadius, innen (Versatz) 3.630 mm
S. Bandagenmantelstärke 20 mm
W. Bandagenbreite 1.950 mm
α. Lenkwinkel ±32°
Discontinued true
Einsatzgewicht: 11.800 kg
Statische Linienlast: N/A
Verdichtungsbreite: 1.950 mm

Technische Daten

Gewichte
Max. Betriebsgewicht 14.890 kg
Betriebsgewicht (mit ROPS) 11.800 kg
Bandagenteilgewicht/Schubteilgewicht 5.900 kg/ 5.900 kg
Zugkraft
Geschwindigkeit 0-12 km/h
Pendelwinkel ±7°
Theoret. Steigfähigkeit 34 %
Motor
Hersteller/Modell Cummins F3.8 V
Typ Wassergekühlter Turbo-Diesel
Nennleistung 100 kW (135,0 hp ) @ 2.200 U/Min.
Tankvolumen 180 l
DEF Tankvolumen 15 l
Alternativer Motor
Hersteller/Modell Cummins QSF3.8 IV/T4f
Typ Wassergekühlter Turbo-Diesel
Nennleistung 97 kW (130 hp ) @ 2.200 U/Min.
Tankvolumen 180 l
DEF Tankvolumen 15 l
Alternativer Motor
Hersteller/Modell Cummins QSF 3.8 IIIA/T3
Typ Wassergekühlter Turbo-Diesel
Nennleistung 104 kW (140 hp) @ 2200 rpm
Hydrauliksystem
Fahrantrieb Axialkolbenpumpe mit verstellbarem Fördervolumen und Servo.
2 Radialkolbenmotore mit verstellbarem Fördervolumen.
Vibration 2 Axialkolbenpumpen mit verstellbarem Fördervolumen.
2 Axialkolbenmotoren mit konstantem Schluckvolumen.
Lenkung Zahnradpumpe mit konstantem Fördervolumen.
Fahrbremse Hydrostatisch im Vorwärts- und Rückwärtsgang.
Feststellbremse/ Notbremse Ausfallsichere Mehrlamellenbremsen an beiden Bandagen.
{phrase:compaction_ce}
Zentrifugalkraft (große/kleine Amplitude) 106 kN/68 kN
Vibrationsfrequenz (große/kleine Amplitude) 44 Hz/58 Hz
{phrase:compaction_oscillation}
Oszillations Frequenz Hz

Wartungssätze

Doppel V/R-Kontrollsatz
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 4700348657 Dual F/R control for stage 3A
Tandem-Vibrationswalzen 4812114173 Dual F/R control for stage 3B
Rep. Satz Bandage
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 4700938891
Rep. Satz Exzenterwelle
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 4700938907
Rep. Satz Knickgelenk
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 4700938562
Rundumleuchtensatz
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 4700356568 Rotating beacon (not together with cab) for stage 3A
Schwingungsdämpfer - Satz
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 4700938890
Sprinkler - Satz
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 4700937884 For units with standard sprinkler pipes
Tandem-Vibrationswalzen 4700940594 For units with integrated sprinkler pipes
Tandem-Vibrationswalzen 4812161288 50 pieces.
Tandem-Vibrationswalzen 4812161289 100 pieces.
Tandem-Vibrationswalzen 4812161290 200 pieces.
Wartungssatz, 1000H
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 4700945225
Tandem-Vibrationswalzen 4700939226
Wartungssatz, 500H
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 4700945224
Tandem-Vibrationswalzen 4700939225
Wartungssatz, 50H
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 4700945223
Tandem-Vibrationswalzen 4700939224

Verdichtungsdaten

AsphaltComp infoAsphaltComp info1804ACbaseC24on/off11295.9101.7on51114534off70.82017-08-15 15:14:27Dynapac CC5200 VIACbase_CAsphalt concrete, base course; CrushedAsphalt concrete, base course1804ACbaseN24off11296.4102.2on51164734off70.82017-08-15 15:14:27Dynapac CC5200 VIACbase_NAsphalt concrete, base course; NaturalAsphalt concrete, base course1804ACbindC24on/off11295.9101.7on51114534off70.82017-08-15 15:14:27Dynapac CC5200 VIACbind_CAsphalt concrete, binder course; CrushedAsphalt concrete, binder course1804ACbindN24off11296.4102.2on51164734off70.82017-08-15 15:14:27Dynapac CC5200 VIACbind_NAsphalt concrete, binder course; NaturalAsphalt concrete, binder course1804ACsurfC24on/off11295.9101.7on51114534off70.82017-08-15 15:14:27Dynapac CC5200 VIACsurf_CAsphalt concrete, surface course; CrushedAsphalt concrete, surface course1804ACsurfN24off11296.4102.2on51164734off70.82017-08-15 15:14:27Dynapac CC5200 VIACsurf_NAsphalt concrete, surface course; NaturalAsphalt concrete, surface course1804PAC24on/off11299.2106.4off5504off70.82017-08-15 15:14:27Dynapac CC5200 VIPA_CPorous asphalt; CrushedPorous asphalt1804SMAC24on/off11295.9101.7on51114534off70.82017-08-15 15:14:27Dynapac CC5200 VISMA_CStone mastic asphalt; CrushedStone mastic asphalt204060801001000pdfwebtable
