Dynapac CC2200 Tandem-Vibrationswalzen

Bilder

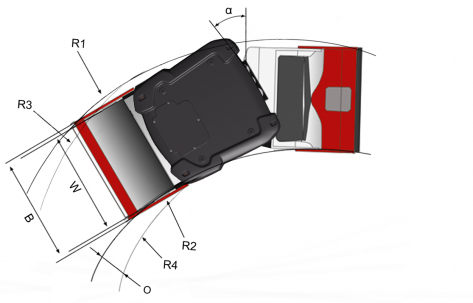

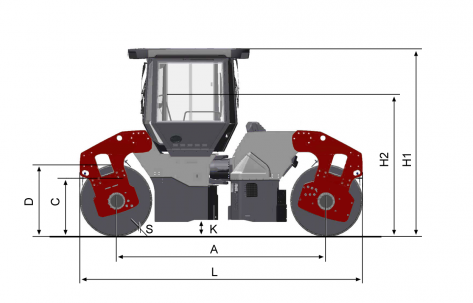

Maße

A. Radstand	3.340 mm
B. Breite	1.620 mm
C. Bordsteinfreiheit	715 mm
D. Bandagendurchmesser	1.150 mm
H1. Höhe, mit ROPS / Kabine	2.990 mm
K. Bodenfreiheit	270 mm
L. Länge	4.490 mm
O. Versatz	335 mm
R1. Wenderadius, aussen	6.570 mm
R2. Wenderadius, innen	5.070 mm
R3. Wenderadius, aussen (Versatz)	4890 mm
R4. Wenderadius, innen (Versatz)	3390 mm
S. Bandagenmantelstärke	20 mm
W. Bandagenbreite	1.500 mm
α. Lenkwinkel	±32°

Diese Kombi-Walzen sind auf Effizienz ausgelegt: Anwendungseffizienz, Bedienereffizienz, Effizienz der Verdichtungskontrolle und Service-Effizienz. Leistung, Sicht, Bedienkomfort, Verdichtungskontrolle und Wartungsfreundlichkeit der neuen CC-Linie sprechen Besitzer, Betreiber und Service-Crews an. Die Vorteile für die Umwelt sprechen alle an. Alle Modelle verfügen standardmäßig über eine große Vibrationsfrequenz. Es gibt eine Reihe von Funktionen für die CC Walzen, um den Service schnell und einfach durchzuführen und maximale Verfügbarkeit zu gewährleisten.

Einsatzgewicht: 7.600 kg

Statische Linienlast: N/A

Verdichtungsbreite: 1.500 mm

Funktionen und Vorteile

Dyn@Link

A tool to monitor and control their machine fleet efficiently and conveniently.

Eco mode

Big fuel savings with ECO!

Technische Daten

Gewichte
Max. Betriebsgewicht	9.000 kg
Betriebsgewicht (mit ROPS)	7.600 kg
Betriebsgewicht (inkl. Kabine)	7.800 kg
Bandagenteilgewicht/Schubteilgewicht	3.800 kg/ 3.800 kg
Zugkraft
Geschwindigkeit	0-12 km/h
Pendelwinkel	±7°
Theoret. Steigfähigkeit	42 %
Motor
Nennleistung
Alternativer Motor
Hersteller/Modell	Cummins QSB 3.3 IIIA/T3
Typ	Wassergekühlter Turbo-Diesel
Nennleistung	1. 74kW (99hp) @ 2200 rpm 2. 60kW (80hp) @ 2200 rpm
Tankvolumen	130 l
Hydrauliksystem
Fahrantrieb	Axialkolbenpumpe mit verstellbarem Fördervolumen. 2 Axialkolbenmotoren mit verstellbarem Fördervolumen.
Vibration	2 Axialkolbenpumpen mit verstellbarem Fördervolumen. 2 Axialkolbenmotoren mit konstantem Schluckvolumen.
Lenkung	Zahnradpumpe mit konstantem Fördervolumen.
Fahrbremse	Hydrostatisch im Vorwärts- und Rückwärtsgang.
Feststellbremse/ Notbremse	Ausfallsichere Mehrlamellenbremsen an beiden Bandagen.
{phrase:compaction_oscillation}
Oszillations Frequenz	Hz

Ausrüstung (Standard und Optionen)

Standard

■ Arbeitsbeleuchtung, am ROPS montiert
■ Automatische Vibrationskontrolle (AVC)
■ Automatische Wasserkontrolle (AWC)
■ Rückfahrwarner
■ Display: Drehzahlmesser, Hydrauliktemperatur, Kraftstoffstand,
    Frequenz/Impactometer, Motortemperatur, Spannung, VPM
    Tachometer, Wasserstand
■ Filter für Sprinklersystem
■ Hydraulikmesspunkte or Hydraulikmessanschlüsse
■ Brotdosenhalter
■ Gedämpfte Bedienerplattform
■ Druckbeaufschlagtes Sprinklersystem
■ ROPS Dach mit gefederten Sitzen und 2 Sicherheitsgurten
■ Rundum Leuchte
■ Verschieb- und schwenkbare Bedienplattform
■ Feder belastete Abstreifer
■ Sprinkler Zeitschaltung
■ Zusatzsprinkler (2 Sprinkler pro Bandage)
■ Schwenkbares Lenkrad
■ Vandalismusschutz für Bedienpult
■ Schnellabschaltung für Vibration
■ Vibrationsabschaltung vorn oder hinten
■ Warnlichter: Luftfilter, Bremse, verstopfter Hydraulikfilter,
    Kraftstoff, Motoröldruck/ -temperatur, Hydrauliköltemperatur,
    Geringer Ladedruck,

Verdichtungsdaten
