Verdichtung

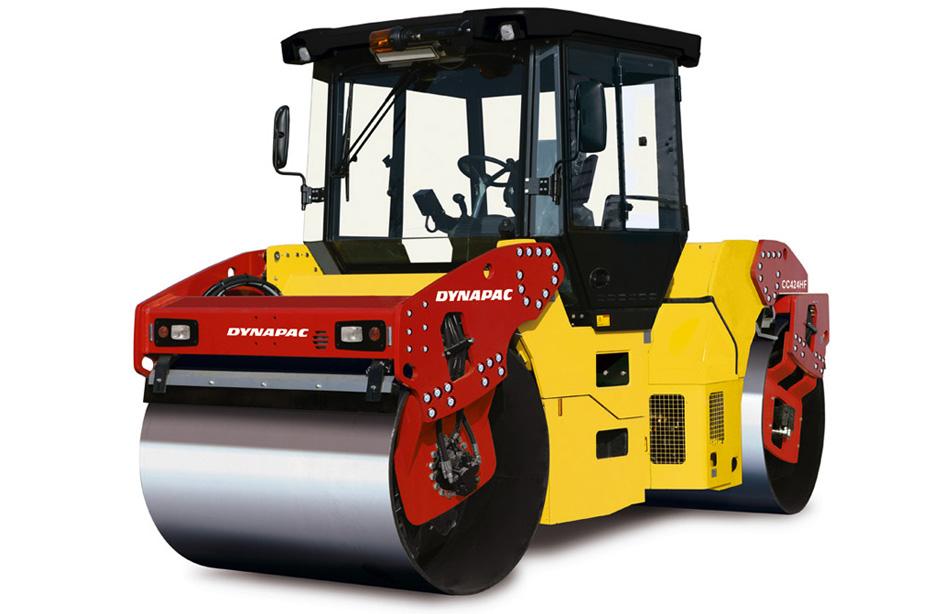

CC424HF Tandem-Vibrationswalzen

0
Mein Vergleich
  • Bilder

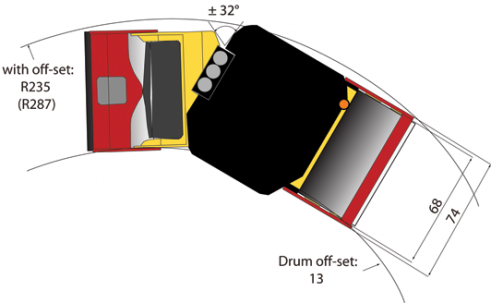

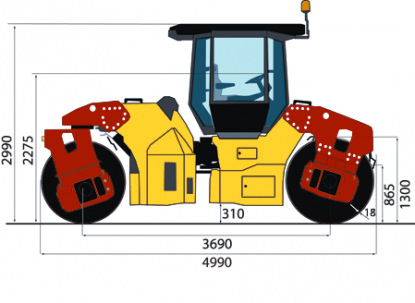

  • Maße
Bandagenbreite 1.730 mm
Trommel-Durchmesser 1.300 mm
Bandagendicke 18 mm
Länge 4.990 mm
Breite 1.878 mm
Höhe, mit ROPS 2.990 mm
Höhe, ohne ROPS 2.275 mm
Discontinued true
Die neue Generation der knickgelenkten Tandem-Asphaltwalzen mit 10 bis 13 Tonnen, die Dynapac-Modelle CC424HF, CC524HF und CC624HF, wurde speziell auf die hohen Anforderungen von großen Straßenbauunternehmen und Baumaschinen- Vermietern ausgelegt. Dem Fahrer wurde ein äußerst ausgewogener Bedienstand mit hervorragender Ergonomie, bester Übersicht und eindeutigen Anzeige- und Bedienarmaturen eingerichtet. Die tägliche Maschinenkontrolle und Wartung reduziert sich auf wenige, gut zugängliche, Punkte. Die kpl. Motor- und Antriebsheit ist im hinteren Walzenmodul angeordnet, weit öffnende Motorhauben gewähren sehr guten Zugang bei allen Servicearbeiten und reduzieren den Zeitaufwand für diese Leistungen. Notwendige Servicearbeiten und Analysen werden dem Fahrer auf dem LCD- Display in der Kabine angezeigt. Die CC424HF hat eine Bandagebreite von 1730mm und Motornennleistungen von 82 oder 93kW, abhängig von der Motoreinstellung.
Einsatzgewicht: 10.200 kg
Statische Linienlast: N/A
Verdichtungsbreite: 1.730 mm

Technische Daten

Gewichte
Max. Betriebsgewicht 11.800 kg
Betriebsgewicht (mit ROPS) 10.200 kg
Betriebsgewicht (inkl. Kabine) 10.400 kg
Bandagenteilgewicht/Schubteilgewicht 5.200 kg/ 5.200 kg
Zugkraft
Geschwindigkeit 0-12 km/h
Pendelwinkel ±7°
Theoret. Steigfähigkeit 45 %
Motor
Hersteller/Modell Cummins QSB 4.5 IIIB/T4i
Typ Wassergekühlter Turbo-Diesel
Nennleistung, SAE J1995 97 kW (130 hp ) @ 2.200 U/Min.
Tankvolumen 240 l
Alternativer Motor
Hersteller/Modell Cummins QSB4.5 IIIA/T3
Typ Wassergekühlter Turbo-Diesel
Nennleistung 93 kW (125 hp ) @ 2.200 U/Min.
Alternativer Motor
Hersteller/Modell
Hydrauliksystem
Fahrantrieb Axialkolbenpumpe mit verstellbarem Fördervolumen. 2 Axialkolbenmotoren mit konstantem Schluckvolumen.
Vibration 2 Axialkolbenpumpen mit verstellbarem Fördervolumen.
2 Axialkolbenmotoren mit konstantem Schluckvolumen.
Lenkung Zahnradpumpe mit konstantem Fördervolumen.
Fahrbremse Hydrostatisch im Vorwärts- und Rückwärtsgang.
Feststellbremse/ Notbremse Ausfallsichere Mehrlamellenbremsen an beiden Bandagen.
{phrase:compaction_oscillation}
Oszillations Frequenz Hz

Betriebs- und Wartungshandbücher

Bitte in MyDynapac Login oder Neu registrieren, um den Zugang freizuschalten

Wartungssätze

Abstreifer - Satz
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 4700950151
Asphalt-Verdichtungsanalysesatz (DCA-A)
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 470PP81163 DCA-A COMPACTION ANALYZER FOR ASPHALT, ONLY EQUIPMENT
Fahrleuchten-Satz
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 470PP81144
Kantenpress-Satz
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 470PP81098 EDGE PRESS, FRONT RIGHT MOUNTED.
Kantenpresse, Fugenscheibe
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 470PP81100 EDGE PRESS DEVICE, JOINT CUTTER DISC, 120 MM 4.7 INCH
Tandem-Vibrationswalzen 470PP81101 EDGE PRESS DEVICE, JOINT CUTTER DISC, 150 MM 5.9 INCH
Rep. Satz Bandage
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 4700938891
Rep. Satz Exzenterwelle
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 4700945903
Rundumleuchtensatz
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 470PP81095 ROTATING BEACON
Schwingungsdämpfer - Satz
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 4700945904
Sprinkler - Satz
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 4812161288 50 pieces.
Tandem-Vibrationswalzen 4812161289 100 pieces.
Tandem-Vibrationswalzen 4812161290 200 pieces.
Tachograph kit
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 470PP81083 TACHOGRAPH
Tandem-Vibrationswalzen 470PP81162 TACHOGRAPH, ONLY INSTRUMENT
Wartungssatz, 1000H
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 4700945807
Wartungssatz, 500H
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 4700945806
Wartungssatz, 50H
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 4700945805
Working lights kit
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 470PP81096 Std H3 lights
Tandem-Vibrationswalzen 470PP81097 Xenon lights

Ersatzteil-Handbücher

Eager to see the spare parts of CC424HF?

Bitte in MyDynapac Login oder Neu registrieren, um den Zugang freizuschalten

Schaltpläne

Um die Zeichnungen zu bekommen von CC424HF?

Bitte in MyDynapac Login oder Neu registrieren, um den Zugang freizuschalten
