Verdichtung

CC384HF Tandem-Vibrationswalzen

0
Mein Vergleich
  • Bilder

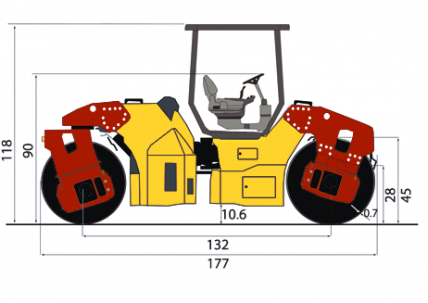

  • Maße
A. Radstand
B. Breite
C. Bordsteinfreiheit
D. Bandagendurchmesser 1.150 mm
H1. Höhe, mit ROPS / Kabine
H2. Höhe, ohne ROPS / Kabine
K. Bodenfreiheit
L. Länge 4.490 mm

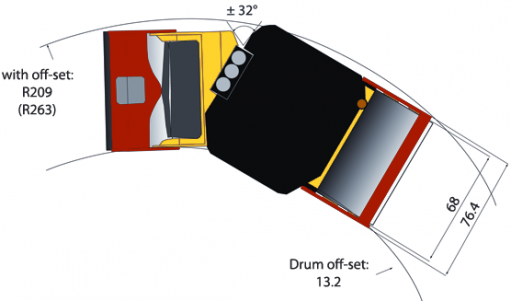

R. Wenderadius, aussen
S. Bandagenmantelstärke
W. Bandagenbreite 1.730 mm
α. Lenkwinkel
Discontinued true

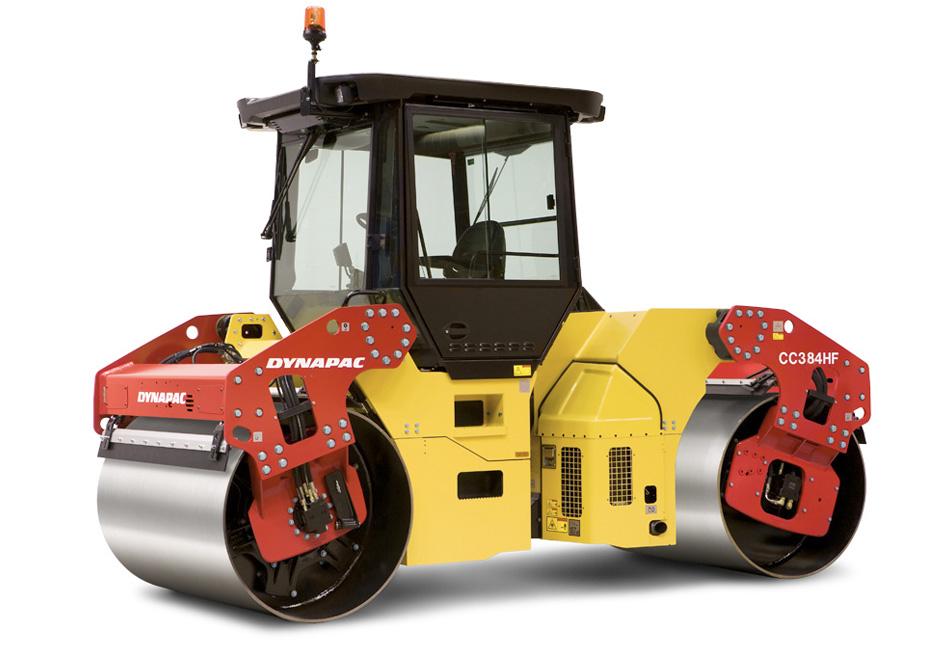

Dynapac präsentiert die neue 9,5t Walze mit 1,70m-Bandage.Wie bei allen Dynapac Walzen steht auch beim Design der CC384 die Effizienz im Vordergrund; das gilt sowohl für die Anwendung, die Bedienung und die Verdichtungskontrolle als auch für den Service. Maßgebliche Grundlage für diese Neuentwicklung bildeten umfassende Befragungen des Bedien-und Servicepersonals ebenso wie der Endkunden.
Einsatzgewicht: 9.400 kg
Statische Linienlast: N/A
Verdichtungsbreite: 1.730 mm

Technische Daten

Gewichte
Max. Betriebsgewicht 10.700 kg
Betriebsgewicht (mit ROPS) 9.400 kg
Betriebsgewicht (inkl. Kabine) 9.600 kg
Bandagenteilgewicht/Schubteilgewicht 4.700 kg/ 4.700 kg
Zugkraft
Geschwindigkeit 0 - 12 km/h
Pendelwinkel ±7
Theoret. Steigfähigkeit 37 %
Motor
Hersteller/Modell Deutz TCD 3.6 IIIB/T4i
Typ Wassergekühlter Turbo-Diesel
Nennleistung 75 kW (100 hp ) @ 2.200 U/Min.
Tankvolumen 130 l
Alternativer Motor
Hersteller/Modell Cummins QSB 3.3 IIIA/T3
Typ Wassergekühlter Turbo-Diesel
Nennleistung 74 kW (99 hp ) @ 2.200 U/Min.
Alternativer Motor
Hersteller/Modell
Hydrauliksystem
Fahrantrieb Axialkolbenpumpe mit verstellbarem Fördervolumen.
2 Axialkolbenmotoren mit verstellbarem Fördervolumen.
Vibration 2 Axialkolbenpumpen mit verstellbarem Fördervolumen.
2 Axialkolbenmotoren mit konstantem Schluckvolumen.
Lenkung Zahnradpumpe mit konstantem Fördervolumen.
Fahrbremse Hydrostatisch im Vorwärts- und Rückwärtsgang.
Feststellbremse/ Notbremse Ausfallsichere Mehrlamellenbremsen an beiden Bandagen.
{phrase:compaction_oscillation}
Oszillations Frequenz Hz

Betriebs- und Wartungshandbücher

Bitte in MyDynapac Login oder Neu registrieren, um den Zugang freizuschalten

Wartungssätze

Abstreifer - Satz
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 4700945908
Compaction Analyzer for asphalt (DCA-A)
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 470PP81066 DCA-A COMPACTION ANALYZER FOR ASPHALT
Edge press kit
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 470PP81129 EDGE PRESS, FRONT RIGHT MOUNTED
Edge press, joint cutter disc
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 470PP81101 EDGE PRESS DEVICE, JOINT CUTTER DISC, 150 MM 5.9 INCH
Rep. Satz Bandage
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 4700938891
Rep. Satz Exzenterwelle
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 4812155792
Schwingungsdämpfer - Satz
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 4812155158
Sprinkler - Satz
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 4812155698
Tachograph kit
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 470PP81083 TACHOGRAPH
Tandem-Vibrationswalzen 470PP81162 TACHOGRAPH, ONLY INSTRUMENT
Wartungssatz
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 4812106094 (IIIA/T3) Start up kit
Tandem-Vibrationswalzen 4812159672 (IIIB/T4i) Start up kit
Wartungssatz, 1000H
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 4812106093 (IIIA/T3) Inc oil (Indian)
Tandem-Vibrationswalzen 4700950176 (IIIA/T3) No. Oil (Indian)
Tandem-Vibrationswalzen 4700950176 (IIIA/T3) No. Oil
Tandem-Vibrationswalzen 4700950176 (IIIA/T3)
Tandem-Vibrationswalzen 4812159383 (IIIB/T4i) No. Oil
Tandem-Vibrationswalzen 4812159384 (IIIB/T4i) Inc. oil
Wartungssatz, 250H
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 4812106091 (IIIA/T3) Inc oil (Indian)
Tandem-Vibrationswalzen 4700939076 (IIIA/T3) No. Oil (Indian)
Tandem-Vibrationswalzen 4700939076 (IIIA/T3) No. Oil
Tandem-Vibrationswalzen 4700939076 (IIIA/T3)
Wartungssatz, 500H
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 4812106092 (IIIA/T3) Inc oil (Indian)
Tandem-Vibrationswalzen 4700950175 (IIIA/T3) No. Oil (Indian)
Tandem-Vibrationswalzen 4700950175 (IIIA/T3) No. Oil
Tandem-Vibrationswalzen 4700950175 (IIIA/T3)
Tandem-Vibrationswalzen 4812159381 (IIIB/T4i) No. Oil
Tandem-Vibrationswalzen 4812159382 (IIIB/T4i) Inc. oil
Wartungssatz, 50H
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 4812106090 (IIIA/T3) Inc oil (Indian)
Tandem-Vibrationswalzen 4700950174 (IIIA/T3) No. Oil (Indian)
Tandem-Vibrationswalzen 4700950174 (IIIA/T3) No. Oil
Tandem-Vibrationswalzen 4812159352 (Inc. Oil) (IIIA/T3)
Tandem-Vibrationswalzen 4812159352 (IIIB/T4i) Inc. oil
Wartungssatz, 750H
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 4812106091 (IIIA/T3) Inc oil (Indian)
Tandem-Vibrationswalzen 4700939076 (IIIA/T3) No. Oil (Indian)
Tandem-Vibrationswalzen 4700939076 (IIIA/T3) No. Oil
Tandem-Vibrationswalzen 4700939076 (IIIA/T3)
Working lights kit
Kategorie Unterkategorie Art.-Nr. Weitere Informationen
Tandem-Vibrationswalzen 470PP81096 std H3

Ersatzteil-Handbücher

Eager to see the spare parts of CC384HF?

Bitte in MyDynapac Login oder Neu registrieren, um den Zugang freizuschalten

Ausrüstung (Standard und Optionen)

Standard

 ■ Arbeitsbeleuchtung, am ROPS montiert
 ■ Automatische Vibrationskontrolle (AVC)
 ■ Automatische Wasserkontrolle (AWC)
 ■ Rückfahrwarner
 ■ Display: Drehzahlmesser, Hydrauliktemperatur, Kraftstoffstand,
    Frequenz/Impactometer, Motortemperatur, Spannung, VPM
    Tachometer, Wasserstand
 ■ Filter für Sprinklersystem
 ■ Hydraulikmesspunkte or Hydraulikmessanschlüsse
 ■ Brotdosenhalter
 ■ Gedämpfte Bedienerplattform
 ■ Druckbeaufschlagtes Sprinklersystem
 ■ ROPS Dach mit gefederten Sitzen und 2 Sicherheitsgurten
 ■ Rundum Leuchte
 ■ Verschieb- und schwenkbare Bedienplattform
 ■ Feder belastete Abstreifer
 ■ Sprinkler Zeitschaltung
 ■ Zusatzsprinkler (2 Sprinkler pro Bandage)
 ■ Schwenkbares Lenkrad
 ■ Vandalismusschutz für Bedienpult
 ■ Schnellabschaltung für Vibration
 ■ Vibrationsabschaltung vorn oder hinten
 ■ Warnlichter: Luftfilter, Bremse, verstopfter Hydraulikfilter,
    Kraftstoff, Motoröldruck/ -temperatur, Hydrauliköltemperatur,
    Geringer Ladedruck,

Schaltpläne

Um die Zeichnungen zu bekommen von CC384HF?

Bitte in MyDynapac Login oder Neu registrieren, um den Zugang freizuschalten
