Dynapac CC4200 Rolos Tandem para Asfalto/Solos

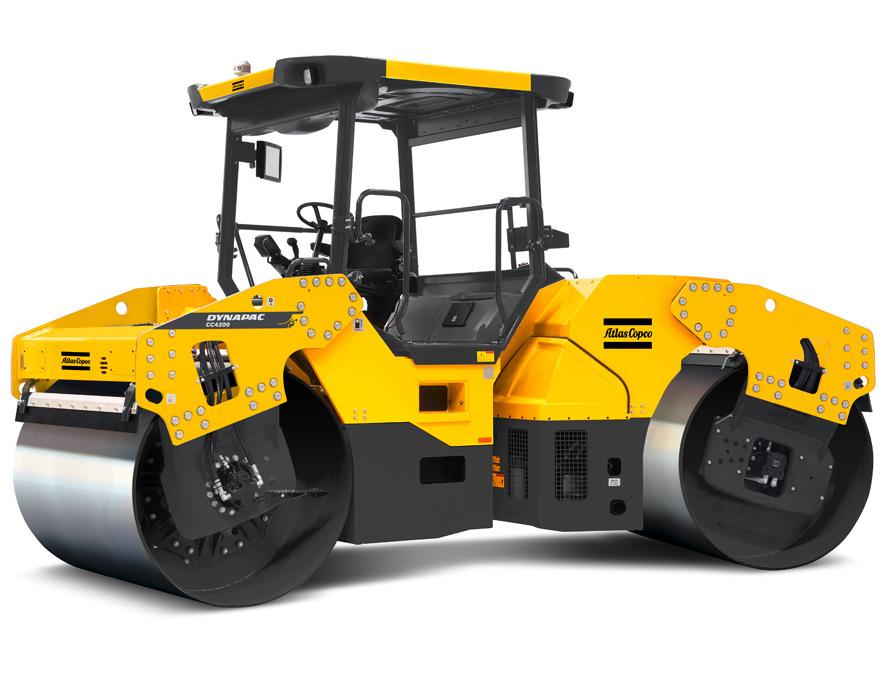

Imagem
Dimensões

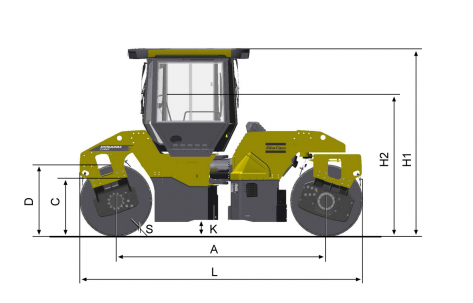

Dimensões - vista lateral Dynapac CC4200

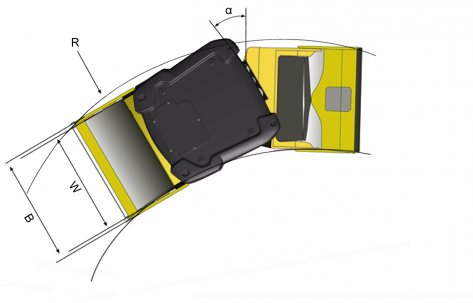

Dimensões - vista superior Dynapac CC4200

A. Distância entre eixos	3.690 mm
B. Largura	1.878 mm
C. Vão livre	865 mm
D. Diâmetro do cilindro	1.300 mm
H1. Altura, com ROPS/cabine	2.990 mm
H2. Altura, sem ROPS/cabine	2.275 mm
K. Vão livre	310 mm
L. Comprimento	4.990 mm
R. Raio de giro, externo	5.960 mm
S. Espessura da chapa do cilindro	18 mm
W. Largura do cilindro	1.730 mm
α. Ângulo de direção	±32°

Peso operacional: 10.200 kg

Carga estática linear: N/A

Largura de compactação: 1.730 mm

Características e Benefícios

Dyn@Lyzer

The Dynapac compaction control and documentation system for soil and asphalt rollers

Dyn@Link

A tool to monitor and control their machine fleet efficiently and conveniently.

Eco mode

Big fuel savings with ECO!

Características técnicas

Pesos
Peso operacional (máx.)	11.350 kg
Peso operacional incl. ROPS (max.)	10.200 kg
Peso do módulo diant/tras (incl. Cab)	5.100 kg/ 5.100 kg
Tração
Velocidade	0-12 km/h
Oscilação vertical	±7°
Subida de rampas, teórico	45 %
Motor
Fabricante/Modelo	Cummins QSB 4.5 IIIB/T4i
Tipo	Turbo Diesel, refrigerado a água
Potência nominal, SAE J1995	97 kW (130 hp ) @ 2.200 rpm
Tanque de combustível	240 litros
Motor Alternativo
Fabricante/Modelo	Cummins QSB4.5 IIIA/T3
Tipo	Turbo Diesel, refrigerado a água
Potência nominal, SAE J1995	93 kW (125 hp ) @ 2.200 rpm
Motor Alternativo
Fabricante/Modelo
Sistema hidráulico
Tração	Bomba de pistão axial de vazão variável. Motores (2) de pistão axial de vazão variável.
Vibração	Bombas (2) de pistão axial de vazão variável. Motores (2) de pistão axial de vazão constante.
Direção	Bomba de engrenagens de vazão constante.
Freio de serviço	Hidrostático na alavanca frente/ré.
Freio de emergência/ Estacionamento	Multidisco em ambos os cilindros compactadores.
{phrase:compaction_oscillation}
Oscillation frequency	Hz

Manuais de Operação e Manutenção

Favor [Log_IN] ou Registrar em MyDynapac para acessar.

Kits de Serviço

Compaction Analyzer for asphalt (DCA-A)

Categoria	Subcategoria	P/N	Informações Adicionais
	Rolos Tandem para Asfalto/Solos	470PP81163	DCA-A COMPACTION ANALYZER FOR ASPHALT, ONLY EQUIPMENT

Driving lights kit

Categoria	Subcategoria	P/N	Informações Adicionais
	Rolos Tandem para Asfalto/Solos	470PP81144

Drum rotation kit

Categoria	Subcategoria	P/N	Informações Adicionais
	Rolos Tandem para Asfalto/Solos	4700938891

Eccentric shaft kit

Categoria	Subcategoria	P/N	Informações Adicionais
	Rolos Tandem para Asfalto/Solos	4700945903

Edge press kit

Categoria	Subcategoria	P/N	Informações Adicionais
	Rolos Tandem para Asfalto/Solos	470PP81098	EDGE PRESS, FRONT RIGHT MOUNTED.

Edge press, joint cutter disc

Categoria	Subcategoria	P/N	Informações Adicionais
	Rolos Tandem para Asfalto/Solos	470PP81100	EDGE PRESS DEVICE, JOINT CUTTER DISC, 120 MM 4.7 INCH
	Rolos Tandem para Asfalto/Solos	470PP81101	EDGE PRESS DEVICE, JOINT CUTTER DISC, 150 MM 5.9 INCH

Rotating beacon kit

Categoria	Subcategoria	P/N	Informações Adicionais
	Rolos Tandem para Asfalto/Solos	470PP81095	ROTATING BEACON

Scraper kit

Categoria	Subcategoria	P/N	Informações Adicionais
	Rolos Tandem para Asfalto/Solos	4700950152

Service kit , 1000H

Categoria	Subcategoria	P/N	Informações Adicionais
	Rolos Tandem para Asfalto/Solos	4700945807

Service kit , 500H

Categoria	Subcategoria	P/N	Informações Adicionais
	Rolos Tandem para Asfalto/Solos	4700945806

Service kit , 50H

Categoria	Subcategoria	P/N	Informações Adicionais
	Rolos Tandem para Asfalto/Solos	4700945805

Shock absorber kit

Categoria	Subcategoria	P/N	Informações Adicionais
	Rolos Tandem para Asfalto/Solos	4700945904

Sprinkler kit

Subcategoria	P/N	Informações Adicionais
Rolos Tandem para Asfalto/Solos	4812161288	50 pieces.
Rolos Tandem para Asfalto/Solos	4812161289	100 pieces.
Rolos Tandem para Asfalto/Solos	4812161290	200 pieces.

Tachograph kit

Categoria	Subcategoria	P/N	Informações Adicionais
	Rolos Tandem para Asfalto/Solos	470PP81083	TACHOGRAPH
	Rolos Tandem para Asfalto/Solos	470PP81162	TACHOGRAPH, ONLY INSTRUMENT

Working lights kit

Categoria	Subcategoria	P/N	Informações Adicionais
	Rolos Tandem para Asfalto/Solos	470PP81096	Std H3 lights
	Rolos Tandem para Asfalto/Solos	470PP81097	Xenon lights

Lista de peças

Eager to see the spare parts of Dynapac CC4200?

Favor [Log_IN] ou Registrar em MyDynapac para acessar.

Dados de Compactação

LEVEL II

Favor [Log_IN] ou Registrar em MyDynapac para acessar.

Esquemas

Interessado em ver os esquemas de... Dynapac CC4200?

Favor [Log_IN] ou Registrar em MyDynapac para acessar.
